Observation System   観測システムの概略


屋内コンソール
Vantage Pro2 (上側)
Vantage Vue (下側)


この "LIVE Weather Station" は、デービス社の「Vantage VUE」(ヴァンテージヴュー 日本仕様モデル 製品番号 6250JP)を中心に構築した観測システムを使用しています。 Vantage VUE 日本仕様モデル は、2014年に発売された新しい観測機器です。次の項目を観測することができます。


風向 風速
屋内外の気温 屋内外の湿度
気圧 雨量


観測したデータから、露点、風冷指数、熱指数、気圧変動の傾向などを導き出します。 観測データが設定値を越えた、または下回ったときにアラームを発するなど、多彩な機能を持っています。 そして、データロガー(記録装置)とソフトウェアをセットにした「Weatherlink」によって、観測データをパーソナルコンピュータ(以下 PC) に取り込むことができます。

 "LIVE Weather Station" は、"Vantage VUE" と "Weatherlink" によって取り込んだデータを、
一定時間間隔でインターネットにアップロードすることで、観測点のデータを自動更新するシステムです。
 Integrate Sensor Suite   センサー部 - 屋外集積センサー



屋外集積センサー部

屋外センサーは、弊社の本社ビル(4階建 東京都台東区三筋2-6-4)の屋上に設置しています。設置高度は、22m(海抜2m + 設置位置の地上高20m)です。

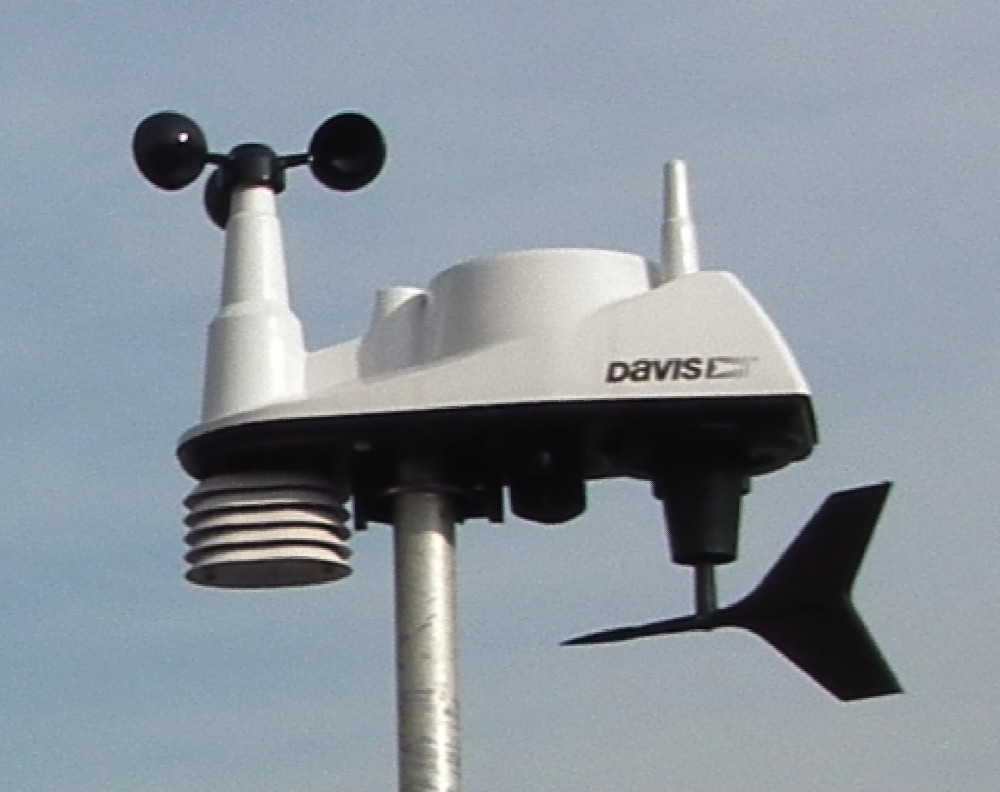

写真は屋外集積センサーで、ポールの先端に取付けてあります。
左下部(白い層状部分)は直射日光からの熱を遮断し空気の流れをつくる通風筒で、屋外気温や湿度を測定するセンサーが収められています。

上部中央やや右(大きな曲面の白い部分)は、
受水器(Rain collector) で、内部には雨量計測用の転倒マス(Tipping Bucket)があり、雨量が 0.2mm刻みで降雨量を計測します。
受水器の右側上向きについている白い棒は、コンソールにデータを伝送するアンテナです。その右下の傾斜面に
太陽電池があり、日中はセンサーやデータ送信の電源である内蔵2次電池を充電しています。
Console / Indoor Sensor  コンソール と 屋内センサー部
コンソールには、屋内センサーが内蔵されています。屋内データと屋外センサーから送られてくるデータを表示するため、大型のLCD(液晶表示器)が設けられています。 コンソールにはマイコンが内蔵されており、各センサーからのデータによって、風冷指数や熱指数などを算出したり、気圧変動傾向を利用した天気の目安などを表示します。

VUELCD-S.jpg コンソールの背面には、PCへデータを取り込むためのデータロガーが取り付けてあります。

データロガーによって、PCにデータを送るばかりでなく、過去の累積データも、PC上で動作するソフトウェア
「ウェザーリンク」によって累積、解析に使うことができます。
コンソールの表示例
(取扱説明書より抜粋)
クリックすると大きく表示できます
PC / Weatherlink  PC と ウェザーリンク
ソフトウェア 「WeatherLink」(ウェザーリンク) には、データロガーが同梱されています。データロガーから PC へシリアルポートを介して観測データを渡します。 ウェザーリンクでは、それらのデータから左写真のような観測画面を表示させています。

"LIVE Weather Station" では、Weatherlink で生成したデータを、インターネットに対してアップロードするために、
汎用PC を常時稼働(保守中は除く)させています。 使用する PC は Windows7 O/S が動作する汎用 PCでOK です。

使用 PC (国産汎用PC 日立製)
  • インテル Cerelon プロセッサ 1.2GHz
  • 1GB メモリ
  • 40GB HDD
  • Windows 7 ホームエディション
