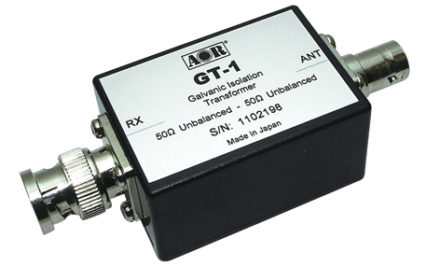

ガルバニック・アイソレーション・トランス GT-1

VLF、LF、MF帯での受信に最適なアイソレーション・トランス
パソコン等からのノイズ改善に

商品コード:GT-1
標準価格:3,800円+税

  • 特徴
  • 主な機能
  • 仕様
  • オプション

GT-1 は受信機とアンテナの間に取り付けることで、人工的な受信ノイズを減衰させ受信状態を改善する受信専用の絶縁トランスです。 GT-1 はペルセウス受信機などPC でコントロー ルされる受信機、スイッチング電源を使用している受信機に効果を発揮します。

●受信機側に簡単に取り付けるだけでノイズ抑制効果が得 られます。
●PC でコントロールされる SDR(ソフトウェア受信機)で特に 効果を発揮します。
●VLF, LF, MF 帯の受信に最適です。
●アンテナと受信機が電気的に絶縁されるため、アンテナ に誘起する静電気から受信機を保護できます。
●40kHz~30MHz 帯全域で使用可能です。

受信機、特に最近の PC で制御する SDR(ソフトウェア受信機) は、受信機側(PC 側)とアンテナの基部ではわずかながら接地 電位(グランド電位)が異なります。この現象は特に高層住宅 では良好な接地環境が得られないため電位差は顕著です。

接地電位の差はアンテナ・ケーブル(フィーダー)を通じてアンテナと受信機(PC)の間にループ(グランド・ループ)を形成しま す。 このグランド・ループに PC の電源、特にスイッチング電 源からのノイズ、さらには他の電気機器からのノイズが重畳され受信機のノイズ・フロアを高くし、本来受信可能な信号がブロックされます。

GT-1 はグランド・ループを遮断し、ノーマル・モードの信号だけ を通過させるために開発されたガルバニック(電気的に)アイソ レーション(絶縁する)トランスです。

GT-1 は受信専用です。 送信には使用できません。

機能

絶縁トランス

周波数レンジ

40kHz ~ 30MHz

挿入損失

最大 3dB

入出力インピーダンス

50Ω 不平衡

コネクタ形状

BNC-P(受信機側)
BNC-J(アンテナ側)

外形寸法(コネクタを除く)

34.5 x 50 x 25mm

重量

約 50g
